Barvne jeklene tlačne plošče so običajno razvrščene na različne načine glede na njihovo lokacijo, višino plošče, strukturo prekrivajoče se in material. Jeklena plošča je hladno oblikovana v različne oblike valov z valjanjem. V industrijskih in civilnih stavbah, skladiščih, jeklenih zgradbah, streh, strehah, stenah in notranjih in zunanjih stenskih okraskih se je široko uporabljal v industrijskih in civilnih stavbah.
Barvna jeklena tlačna plošča je vrsta profilirane valovite pločevine iz barvne jeklene plošče ,, ki je hladno oblikovana v različne oblike valov z valjanjem. Ima značilnosti lahke teže, visoke moči, bogatih barv, priročne in hitre konstrukcije, potresne odpornosti, požarnega odpornosti, dežne odpornosti, dolge življenjske dobe itd. Primerno je za industrijske in civilne zgradbe, jeklene hiše z velikimi razponi, strehe, stene ter notranjo in zunanjo stensko okrasje.
Profilirani jekleni listi so razvrščeni po gradbenem načinu desnih spojev, vključno s prekrivanimi sosednjimi ploščami, ploščami za zaklepanje izrezkov in stoječimi strešnimi ploščami. Srednje in visoko valovno plošče z griznimi robovi in zaponkami so primerne za uporabo kot strešne plošče z visokimi nepremočljivimi zahtevami; Prekrivajoči se srednje in visoko valovni pocinkani listi za uporabo kot talne prevleke; Prekrivajoče se nizko valovne plošče so primerne za uporabo kot stenske plošče.
Profilirani jekleni listi za gradnjo so razdeljeni v tri kategorije po lokaciji uporabe, vključno s strešnimi ploščami, stenskimi ploščami in podpornimi ploščami. Strelna plošča mora izbrati plošče za zaklepanje ali stoječe strešne plošče s skritimi pritrdilnimi elementi. Pri uporabi prekrivajočih se sosednjih plošč z izpostavljenimi pritrdilnimi elementi mora robna oblika prekrivajoče se plošče tvoriti vodoodporno strukturo votline. Talna paluba naj sprejme vrsto zaprte končne plošče. Navpične stenske plošče bi morale uporabljati prekrivajoče se sosednje plošče z izpostavljenimi pritrdilnimi elementi, vodoravne stenske plošče pa naj uporabljajo prekrivajoče se sosednje plošče s prikritimi pritrdilnimi elementi.

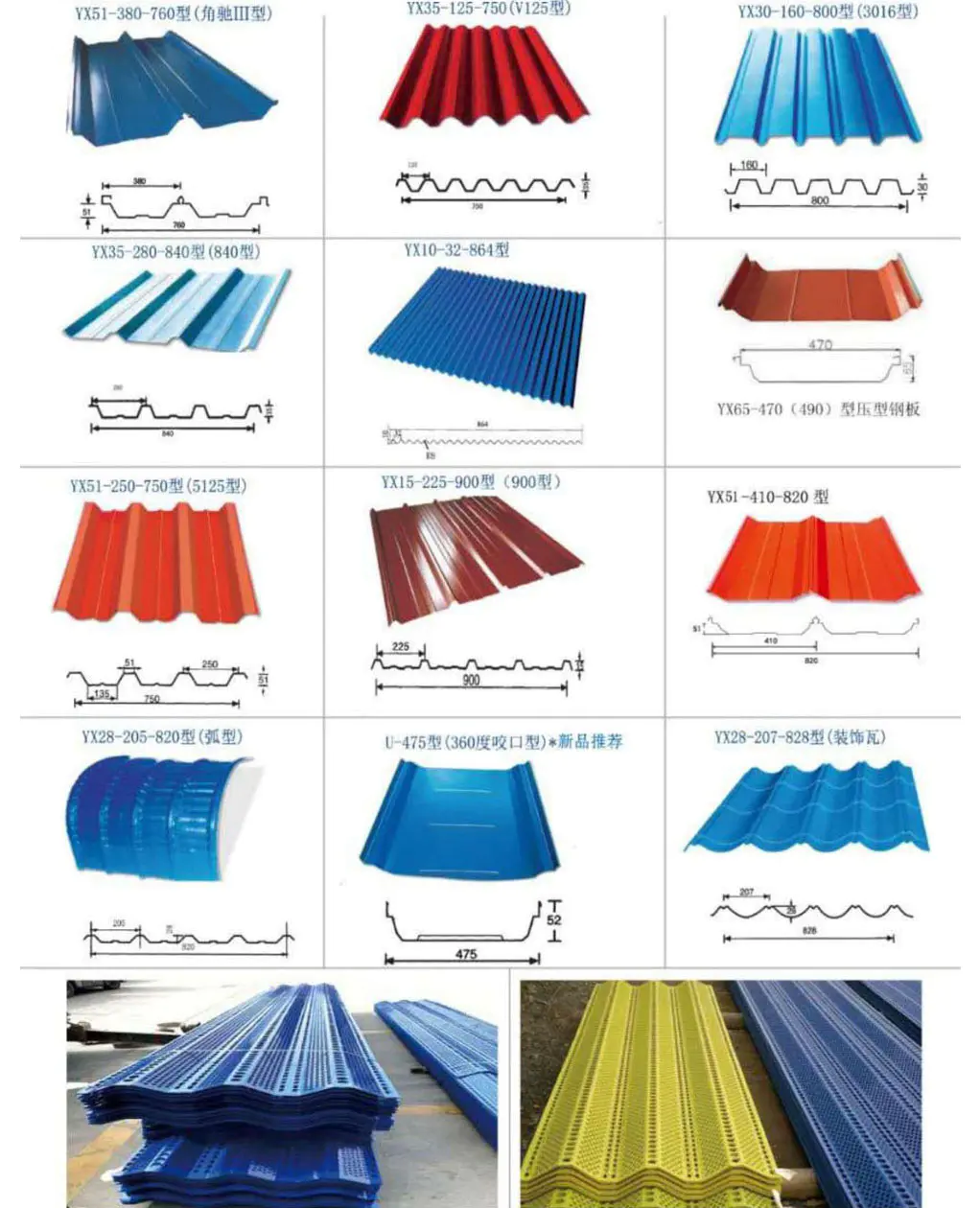

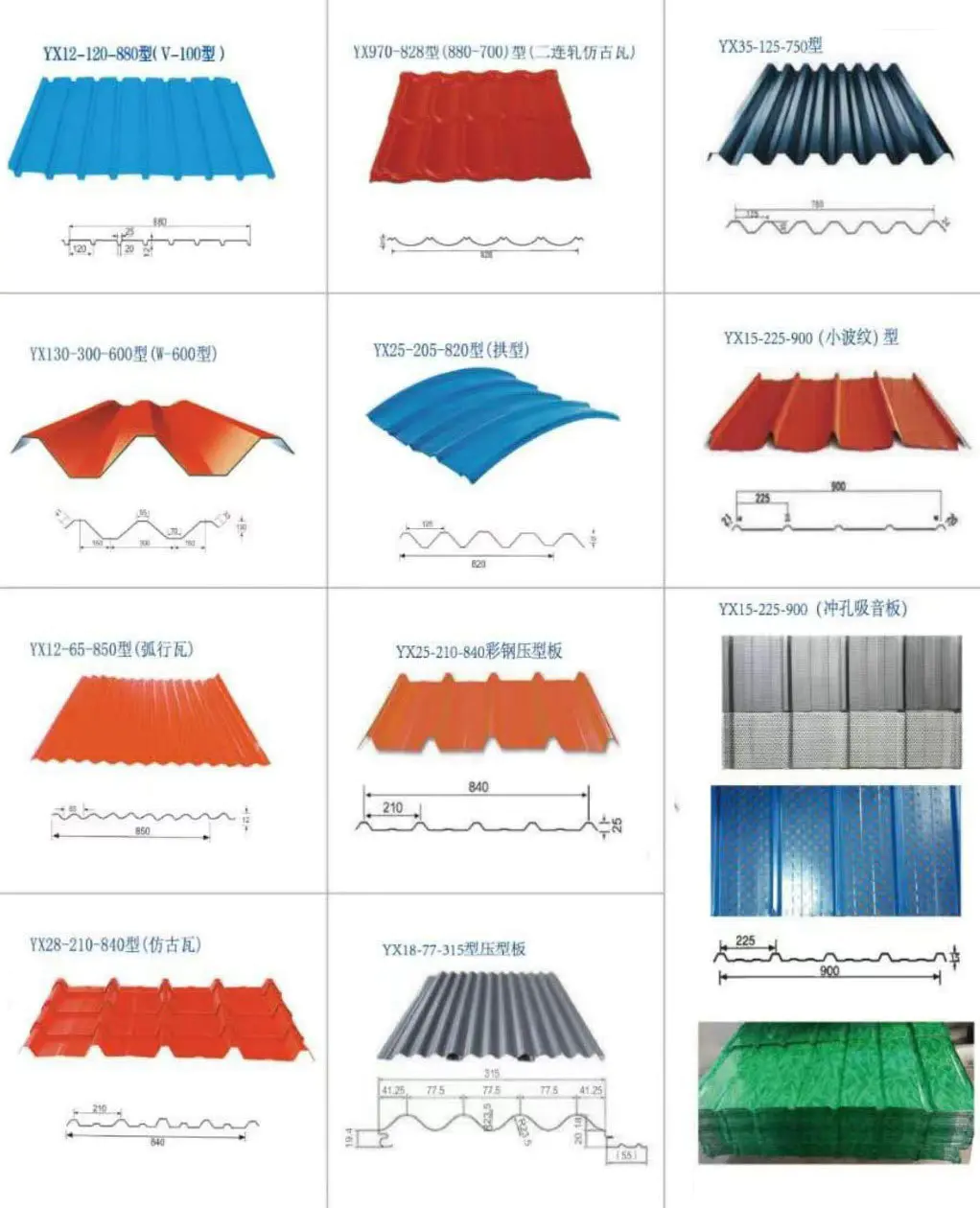

Skupni modeli profiliranih jeklenih listov so naslednji:

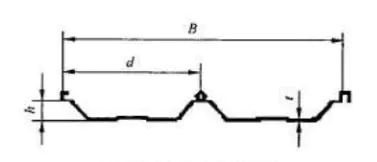

Ⅰ Stale strešne plošče šiva (180 °)

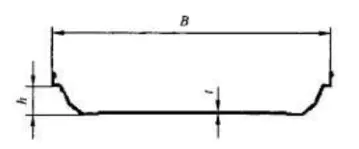

Ⅱ Stale strešne plošče šiva (360 °)
Ⅲ Preverjanje sosednjih strešnih plošč
Ⅳ Preverjanje sosednjih stenskih plošč

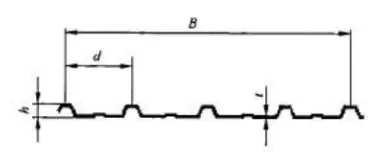

B: širina profiliranega jeklenega lista, mm;
D: širina vala, mm;
H: višina vala, mm;
T: Debelina jeklene pločevine, mm
Klasifikacija | Specifikacija | B (mm) | D (mm) | H (mm) | |
Strešne plošče | YX51-380-760 | 760 | 380 | 51 | Ⅰ |
YX51-410-820 | 820 | 410 | 51 | Ⅰ | |
U52-475 | 475 | / | 52 | Ⅱ | |
YX65-470 | 470 | / | 65 | Ⅱ | |

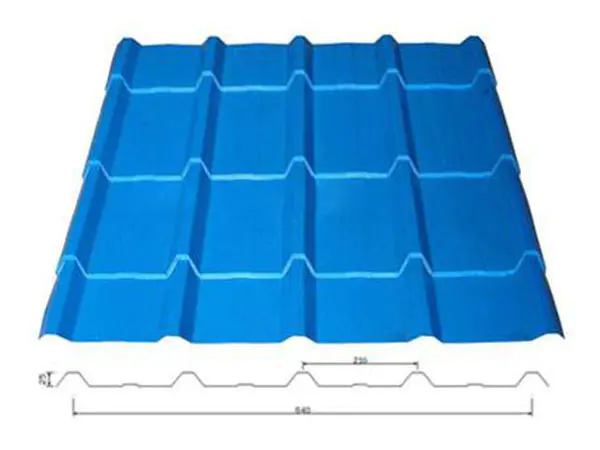

YX35-280-840 | 840 | 280 | 35 | Ⅲ | |

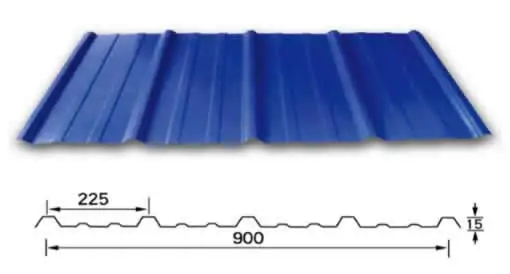

Stenske plošče | YX15-225-900 | 900 | 225 | 15 | Ⅳ |
YX30-160-800 | 800 | 160 | 30 | Ⅳ |
