Jeklena paluba

Paluba za jeklene palice je nova generacija talnih palub, ki so jih razvili gradbeni inženirji. Jeklene palice v talni plošči se predelajo v jeklene palice z uporabo polavtomatske opreme za varjenje pločevine v tovarni, da nadomestijo dvignjeno višino in ležajsko zmogljivost talne palube.

Ta sistem integrira jeklene palice v betonsko talno ploščo z gradbeno predlogo. Med gradbenim postopkom lahko palube za jeklene palice prenesejo težo mokrega betona na talni plošči in gradbeno obremenitev. V obdobju uporabe zgornje in spodnje akordne jeklene palice jeklene opornice delujejo skupaj z betonom kot celoto, da prenesejo obremenitev uporabe.

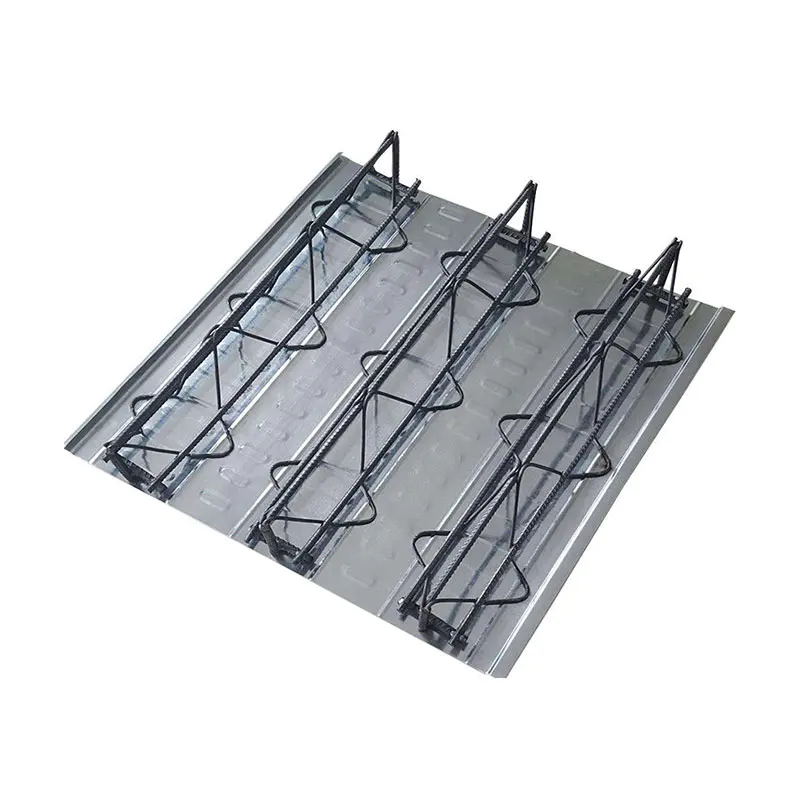

Paluba za jeklene palice se tvori s priključitvijo jeklene opornice in spodnjo pločevino skozi varjenje z odpornostjo. Jeklena palica je narejena iz jeklenih palic, ki se uporabljajo kot zgornji akord, spodnji akord in spletne palice glede na drugačen položaj. Spodnja plošča je lahko narejena iz pocinkane jeklene plošče ali hladno valjane jeklene plošče.

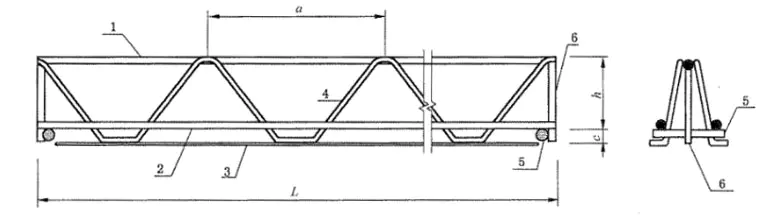

Višine

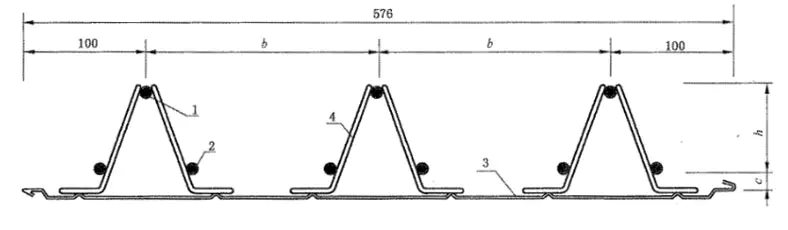

Pogled sekcije

1 、 Zgornji akord ； 2 、 Spodnji akord ；

3 、 Spodnji list ； 4 、 Spletne vrstice ；

5 、 Vodoravna ojačitev podpore ； 6 、 Vertikalne podporne palice.

L: Dolžina talne plošče jeklene trune, ≤12000 mm ；

H ： višina jeklene posnetke, 70 ~ 170 mm

A: Razdalja med odseki jeklarne, 200 mm;

B: Razmik med jeklenimi palinskimi rešetkami, 188 mm;

C: Debelina betonskega pokrova, 15 mm;

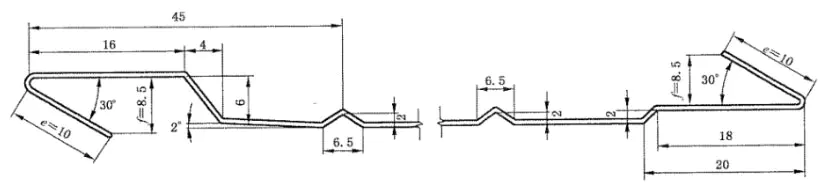

Diagram spodnjega lista

Preden položite palube za jeklene palice, je treba referenčno črto nastaviti v skladu z začetnim položajem, prikazanim na risbi. Prva plošča bi morala biti poravnana z referenčno črto, druge plošče pa so nameščene v zaporedju. Povezava desk sprejme metodo pritrditve, povezava kavelj med deskami pa mora biti tesna, da se pri vlivanju betona ne more uhajati.
